DALI RM16 2×0-10V

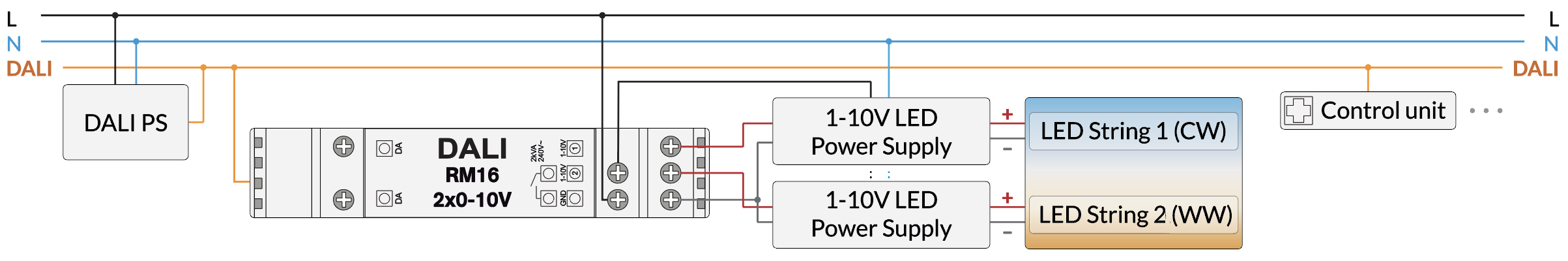

Dieses Interface wandelt DALI Signale in ein 1-10V Steuersignal um und ermöglicht das Einbinden von Betriebsgeräten mit zwei 1-10V Steuereingängen für Helligkeit und Farbtemperatur in ein DALI System.

Ausgabemodus für Kanal1/Kanal2 kann entweder als Kombination Helligkeit/Tc oder getrennte Kanäle für CW und WW definiert werden.

DALI RM16 2×0-10V

Dieses Interface wandelt DALI Signale in ein 1-10V Steuersignal um und ermöglicht das Einbinden von Betriebsgeräten mit zwei 1-10V Steuereingängen für Helligkeit und Farbtemperatur in ein DALI System.

Ausgabemodus für Kanal1/Kanal2 kann entweder als Kombination Helligkeit/Tc oder getrennte Kanäle für CW und WW definiert werden.

Produkttypen

Art. Nr.: 89453857-HS

DALI RM16 2×0-10V (Analog) Hutschiene – Datenblatt öffnen

zu Anfrage hinzufügen
Art. Nr.: 89453857-DE

DALI RM16 2×0-10V (Analog) Deckeneinwurf – Datenblatt öffnen

zu Anfrage hinzufügen

Kenndaten

Technische Daten
Umgebungstemperatur
-20°C bis +65°C
Schutzart
IP20
Anschlussdrähte Querschnitt
max. 1.5mm² (89453857-DE) ; max. 2.5mm² (89453857-HS)
Montage
Hutschiene/Deckeneinwurf (je nach Ausführung)
Funktion
Gerätetyp
Signalwandler
über DALI Cockpit konfigurierbar
Ja
Elektrische Daten
Versorgung
über DALI Bus
Stromaufnahme DALI
ca. 7mA
Eingang
DALI
Ausgänge (1-10V)
Kanal 1: 1-10V analog, Stromsenke 1mA ; Kanal 2: 1-10V analog, Stromsenke 1mA
Schaltspannung Relaiskontakt
250V AC / 400V AC
max. Nennlast Relaiskontakt
1kVA (89453857-DE) ; 2kVA (89453857-HS)
max. Schaltstrom Relaiskontakt
8A (89453857-DE) ; 16A (89453857-HS)
max. Einschaltstromspitzen Relais
160A
Schaltspiele Relais beim max. Schaltstrom, resistiv
3x10^4
max. Schaltfrequenz Relais
0.1Hz
Gehäuse und Abmessungen
Länge, Breite, Höhe (89453857-DE)
120 x 30 x 22mm
Länge, Breite, Höhe (89453857-HS)
98 x 17.5 x 56mm
Farbe
Grau

Downloads & Links

Downloads

Datenblatt - D0041 DALI RM16 2×1-10V (PDF - 346.31 kB)

Weiteres

Zugentlastung für Kabel mit dicker Ummantelung
passend für 30mm Deckeneinwurfgehäuse
