DALI BUSSYSTEM
DALI Busversorgung, Systemerweiterung, DALI 4NET

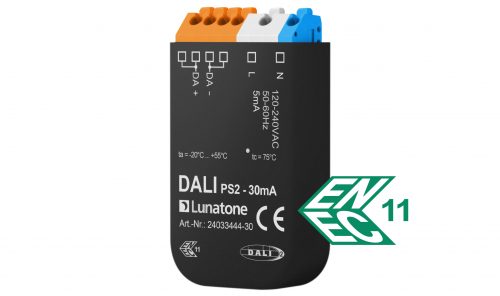

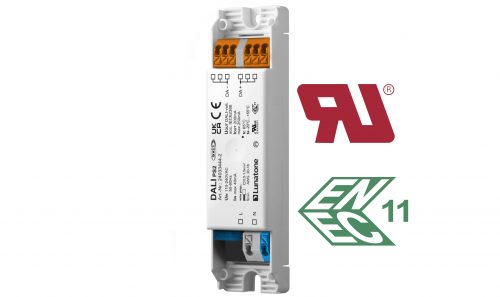

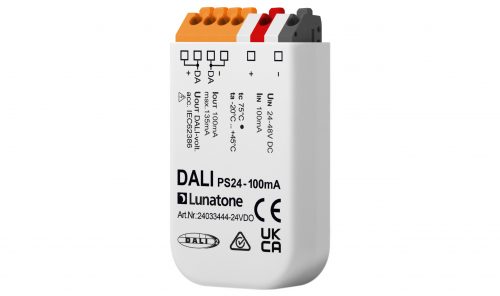

Busversorgung
Das DALI PS versorgt das DALI Bussystem mit der notwendigen Energie. Normgerechte Spannung sowie Strombegrenzung und Timing sorgen für eine zuverlässige Buskommunikation. Mit einem Ausgangsstrom von bis zu 250mA kann eine gesamte DALI Linie versorgt werden. So können zum Beispiel bis zu 64 adressierbare Teilnehmer und weitere 30 Steuermodule (DALI Sensors, MC, Touchpanel...) bis zu einer gesamt Belastung von 200mA angeschlossen werden. Geräte mit verschiedenen Ausgangströmen und Gehäusen sind erhältlich, geeignet für Unterputzdose, Deckeneinwurf als auch DIN-Rail für die Montage im Schaltschrank.
Systemerweiterung
DALI Ethernet Modbus TCP
Das kompakte 1TE Hutschienen-Modul ermöglicht die Steuerung von 4 DALI Linien also von bis zu 256 DALI Betriebsgeräten. Durch die Verwendung externer DALI Busversorgungen ist das System effizient skalierbar. Das DALI 4Net erlaubt die Konfiguration von Steuer- und Vorschaltgeräten auf den DALI Linien über Ethernet mithilfe der DALI-Cockpit Software. Über Modbus TCP kann das DALI 4Net auch an eine Gebäudesteuerung angebunden werden. Weitere interne Funktionen: DALI Linien übergreifende Steuerung, Real Time Clock, Scheduler.
