DALI-2 Expander
Das kompakte Gerät dient der Erweiterung des DALI Kreises.
Der DALI-2 Expander wird am DALI Kreis angeschlossen (DALI IN Klemmen) und verhält sich wie ein DALI EVG mit einer DALI Adresse.
Die am Ausgang des DALI-2 Expanders (DALI OUT Klemmen) angeschlossenen Geräte bilden einen DALI Subkreis. Die DALI Betriebsgeräte im Subkreis werden über die Adresse des DALI-2 Expanders broadcast gesteuert. Bei Art. Nr. 89452937-DES können die Geräte im DALI Subkreis alternativ über Switch&Dim gesteuert werden. Der DALI-2 Expander versorgt den Subkreis über eine integrierte DALI Busversorgung, je nach Geräteausführung mit 25mA oder 200mA.
Neben der Erweiterung der Betriebsgeräteanzahl kann der Expander auch zur Erhöhung der Leitungslänge um 300m eingesetzt werden.

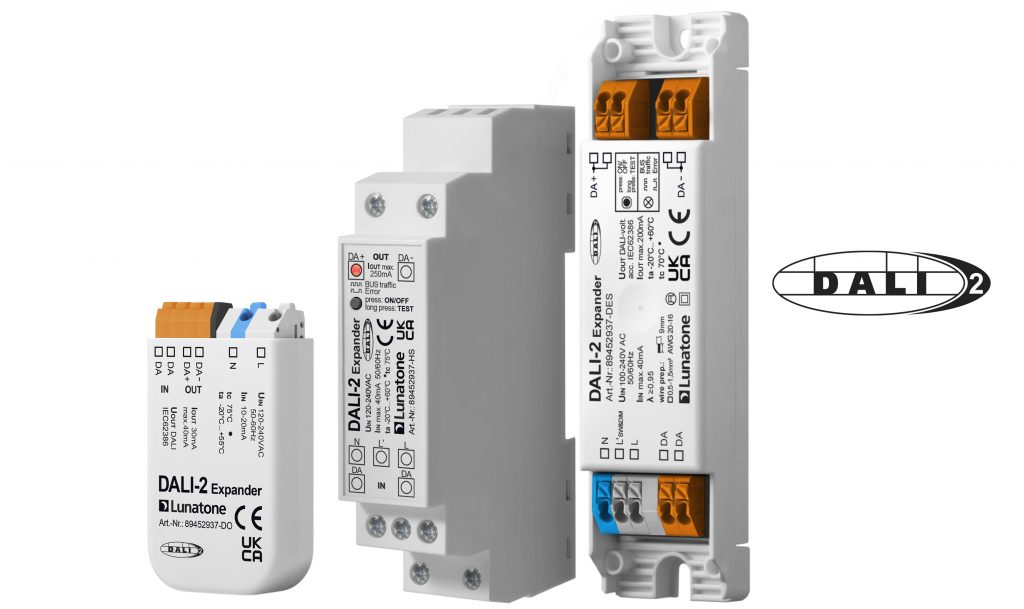

DALI-2 Expander ist erhältlich in 3 Gehäusevarianten: für Hutschiene, Deckeneinwurf /Leuchteneinbau sowie Doseneinbau.
DALI-2 Expander
Das kompakte Gerät dient der Erweiterung des DALI Kreises.
Der DALI-2 Expander wird am DALI Kreis angeschlossen (DALI IN Klemmen) und verhält sich wie ein DALI EVG mit einer DALI Adresse.
Die am Ausgang des DALI-2 Expanders (DALI OUT Klemmen) angeschlossenen Geräte bilden einen DALI Subkreis. Die DALI Betriebsgeräte im Subkreis werden über die Adresse des DALI-2 Expanders broadcast gesteuert. Bei Art. Nr. 89452937-DES können die Geräte im DALI Subkreis alternativ über Switch&Dim gesteuert werden. Der DALI-2 Expander versorgt den Subkreis über eine integrierte DALI Busversorgung, je nach Geräteausführung mit 25mA oder 200mA.
Neben der Erweiterung der Betriebsgeräteanzahl kann der Expander auch zur Erhöhung der Leitungslänge um 300m eingesetzt werden.
DALI-2 Expander ist erhältlich in 3 Gehäusevarianten: für Hutschiene, Deckeneinwurf /Leuchteneinbau sowie Doseneinbau.
Produkttypen
DALI-2 Expander Din Rail (98×17,5x56mm)- Datenblatt öffnen
Kenndaten
